До отделки составьте ведомость помещений: в каких комнатах вы хотите отдельно регулировать температуру, где будут датчики и какие устройства будут выполнять команды термостатов. Затем попросите проектировщика согласовать связь термостатов, приводов, насоса и котла. Закладывать кабели стоит после выбора совместимого оборудования: само название «комнатный термостат» ещё не определяет его питание и тип выходного сигнала.
При монтаже системы отопления такой список удобно обсуждать вместе с планами этажей и расстановкой мебели. Ниже приведены вопросы для задания исполнителю, а не готовая электрическая схема.
Как связаны термостат, зона и исполнительное устройство
Для обсуждения удобно считать зоной помещение или согласованную группу помещений с общей заданной температурой. В ведомости нужно назвать не только датчик, но и управляемый участок: конкретные петли пола, радиаторный клапан либо другую предусмотренную проектом нагрузку.

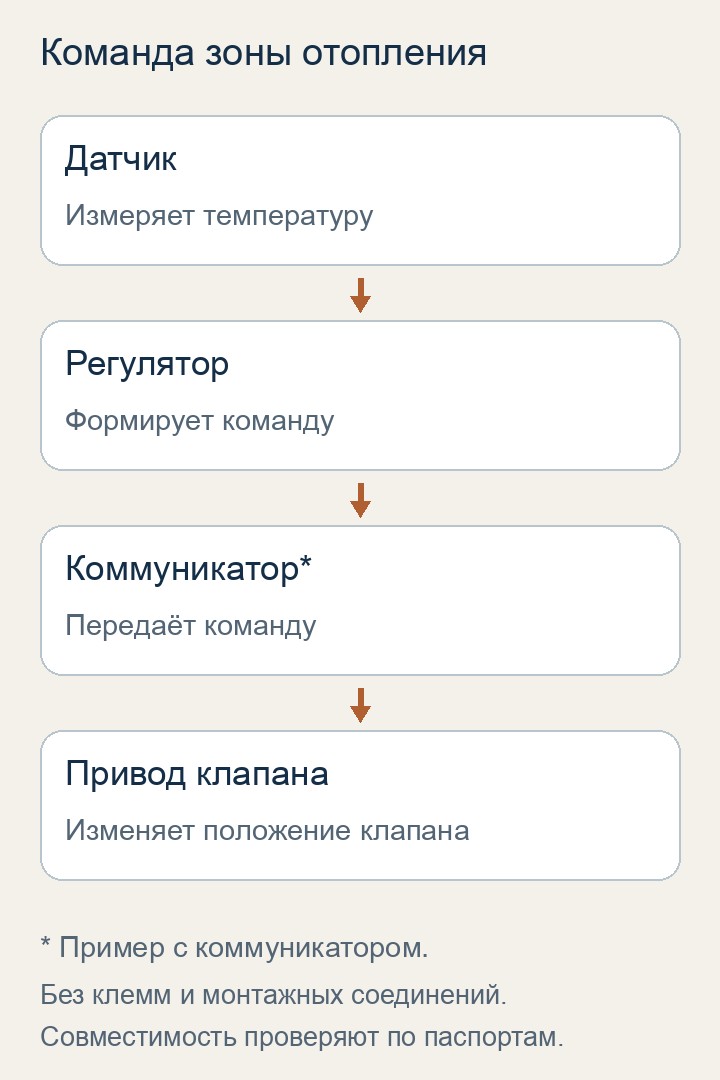

Термостат измеряет температуру и формирует команду. В одном из вариантов водяного отопления зональный коммуникатор передаёт её приводу клапана на коллекторе. Паспорт VALTEC VT.ZC8 описывает именно такую передачу дискретных сигналов от комнатных термостатов к сервоприводам. Это пример архитектуры; состав автоматики вашего дома выбирают по совместимым изделиям. Источник: паспорт VT.ZC8.
Попросите исполнителя показать всю последовательность: помещение, датчик, регулятор, исполнительное устройство и то, как система отвечает на запрос тепла. Если один регулятор должен управлять несколькими петлями, их номера также запишите. Отдельно уточните, какие устройства обеспечат связь с насосом и котлом.
Ведомость комнат: пример для обсуждения
Начните с пожеланий к каждой комнате. Состав зон, количество датчиков и распределение петель затем подтвердит проектировщик. В открытом пространстве отдельно обсудите, температуру какого участка должен измерять датчик и как будет работать общий режим отопления.
Таблица показывает условный пример заполнения задания. Названия зон и оборудования в ней не являются рекомендацией для конкретного дома.
| Помещение | Зона | Датчик | Исполнительное устройство | Связь и вопрос к проекту |
|---|---|---|---|---|
| Спальня | Отдельная по пожеланию владельца | Воздух в согласованной точке | Приводы выделенных петель, если они предусмотрены | Выбрать проводной или радиоканал; записать номера петель |
| Кухня-гостиная | Общая или разделённая после обсуждения | Точка, согласованная с планом помещения | Устройства выбранной группы отопления | Уточнить, как работает управление при местном нагреве в кухне или при нагреве помещения солнцем |
| Санузел | Отдельно, если это предусмотрено проектом | Воздух; датчик пола при выбранной функции ограничения | Привод соответствующей ветви | Согласовать датчики, покрытие и допустимые условия установки |
| Комната с радиатором и водяным полом | Согласованный общий сценарий | По выбранной автоматике | Радиаторный клапан и привод пола, если предусмотрены | Описать последовательность работы двух отопительных приборов |
Источник: редакционный пример задания на основе назначения термостатов и коммуникатора в документации VALTEC, ссылки приведены в статье. Все строки требуют проверки для выбранного дома.
Число гидравлических петель и число зон управления согласуйте отдельно. В описании VT.ZC8 производитель предусматривает передачу команды одному приводу или группе приводов. Общая команда группе не даёт отдельной настройки каждому её участнику. Источник: описание регулирования VALTEC, часть 2.
Если вы ещё выбираете общую схему отопления, сначала прочитайте о совместной работе радиаторов и водяного пола. Для сравнения трасс и распределения ветвей есть отдельный материал о коллекторной и двухтрубной разводке.
Где разместить датчики и органы управления
Отметьте место термостата на плане с мебелью. Попросите проверить его по инструкции выбранной модели: высоту, допустимую стену, условия окружающего воздуха и доступ для пользователя. Не назначайте одну высоту для всех приборов по фотографии из каталога.
В паспорте VT.AC701 VALTEC не рекомендует устанавливать прибор под воздействием нагревательных и охлаждающих устройств, сквозняков и прямых солнечных лучей; отдельно указано ограничение по наружной стене. Для этого прибора инструкция также задаёт высоту монтажа. Эти указания относятся к AC701; для другого термостата откройте его паспорт. Источник: раздел 3.1 паспорта AC701.
Предложите монтажнику проверить точку вместе с вами до закрытия стен: не окажется ли она за шкафом, рядом с радиатором или в зоне прямого солнца. Для выносного датчика заранее попросите показать маршрут и способ последующей замены, допустимый по инструкции.
Температура воздуха и температура пола - разные контролируемые величины. Например, в описании VALTEC AC602 предусмотрены встроенный и выносной датчики, причём один может выполнять функцию ограничения. Выбор датчика и ограничения необходимо согласовать с конкретной моделью и покрытием; наличие комнатного термостата само по себе не подтверждает защиту пола от перегрева. Источник: описание AC602.
Провод или радиоканал: что записать в монтажное задание

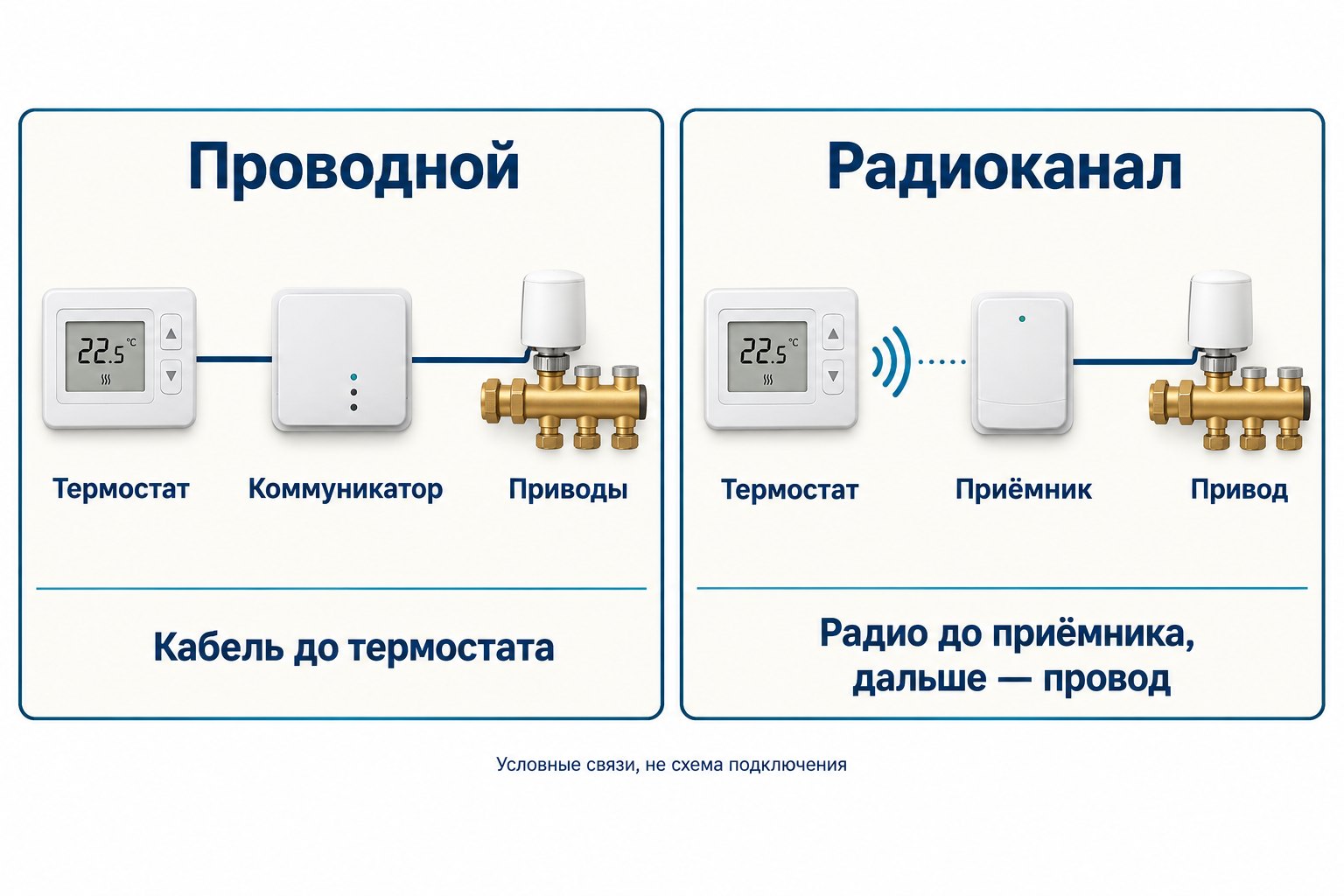

Укажите выбранный способ связи для каждого участка отдельно. Термостат может передавать команду по радио, а приёмник - быть соединённым с исполнительным устройством проводом. Именно такую связку описывает VALTEC для AC707. Слово «беспроводной» не означает, что кабельная подготовка всего узла отменяется. Источник: раздел об AC707.
Для проводного варианта попросите исполнителя включить в задание начало и конец линии, назначение, марку кабеля, число жил, сечение и требования к прокладке по документации оборудования и электрическому проекту. Выбрать универсальный кабель «для любого термостата» по этим рекомендациям нельзя.
Для радиооборудования согласуйте с исполнителем расположение приёмника, его питание, соединение с нагрузкой и проверку связи в выбранных точках. Если предусмотрено питание от батарей, запишите порядок их замены. Уточните в руководстве конкретного комплекта, как он должен работать при потере связи, и включите этот сценарий в проверку при наладке.
Система управления всем домом - отдельная задача. Возможности её объединения рассмотрены в статье об умном доме. Наличие приложения не заменяет согласования датчиков, исполнительных устройств и способа управления отоплением на месте.
Совместимость с приводами, насосом и котлом
Соберите модели всех устройств в одну спецификацию. Попросите проектировщика подтвердить напряжения питания, тип выходного сигнала, допустимую нагрузку и исполнение привода. Для связи с котлом необходимо сверить его модель, поддерживаемый интерфейс и требуемую логику работы.
Ограничение из документации производителя
VALTEC в схеме совместимости VT.ZC8 прямо запрещает подключать к нему термостаты с прямым выходом напряжения, перечисляя AC602, AC608 и AC613. Это ограничение конкретного коммуникатора. Оно показывает, почему одинаковое назначение приборов не доказывает их электрическую совместимость. Источник: схема совместимости VT.ZC8.
Другая важная проверка - работа при закрытии зон. В паспорте VT.ZC8 описан выход управления насосом и его отключение при отсутствии запроса. Попросите исполнителя отдельно описать для вашей схемы, что делает насос и какой сигнал получает котёл, когда запросов нет или остаётся только один. Это требуется проверить по проекту и руководствам оборудования. Источник: паспорт VT.ZC8.
Для котла также нет общего правила подключения. Например, BAXI отдельно разбирает взаимодействие OpenTherm и входа комнатного термостата у серии SLIM. Инструкция одной серии не определяет подключение другой. Монтаж и настройки поручают профильному специалисту; номера клемм и действия с перемычками здесь не приводятся. Источник: пояснение BAXI для SLIM.
Что проверить до отделки и при наладке
До закрытия конструкций пройдите вместе с исполнителем по ведомости каждой зоны:
- Сверить обозначения помещений, петель, термостатов и приводов со схемой и спецификацией.
- Подтвердить точки установки по инструкциям и плану мебели.
- Уточнить все кабельные маршруты, места коробок, приёмников и доступ к обслуживаемым устройствам.
- Зафиксировать трассы на плане и фотографиях; согласовать, кто проверяет линии до их закрытия.
- Записать нерешённые вопросы, ответственного и этап, до которого решение нужно принять.
Для наладки составьте отдельный перечень проверок: запрос тепла из каждой зоны, соответствие команды нужному приводу, работа при отсутствии запросов, изменение расписания и предусмотренный изготовителем сценарий потери связи. Условия и результат попросите записать в протокол. До фактической проверки не отмечайте сценарий как пройденный.
Режимы «день», «ночь» и «отъезд» сначала опишите словами: в каких помещениях меняется заданная температура и кто может её изменить. Для программируемых моделей затем согласуйте расписание. Без расчёта и проверки условий нельзя обещать определённый процент экономии или время достижения заданной температуры в комнате.
Для обсуждения проектирования инженерных систем подготовьте планы этажей с расстановкой мебели, описание системы отопления, перечень моделей установленного оборудования и пожелания к управлению. Попросите включить выбранные решения, наладку и состав передаваемых документов в согласованный объём работ.
Частые вопросы
Нужен ли отдельный термостат на каждую петлю тёплого пола?
Число петель и зон управления согласуют по проекту. Одна команда может управлять группой приводов, если это допускает выбранная автоматика; самостоятельной настройки каждого помещения в такой группе она не создаёт.
Можно ли оставить выбор автоматики на время после отделки?
До отделки согласуйте с исполнителем состав устройств, точки установки и линии связи и питания. Если модель ещё не выбрана, оставьте вопрос о монтажной подготовке открытым: требования разных приборов могут отличаться.
Радиотермостат полностью избавляет от проводов?
Нет такого общего правила. У описанного VALTEC AC707 команда до приёмника идёт по радио, а дальше к управляемому устройству - по проводу. Подготовку проверяют по руководству выбранного комплекта.
Источники
- VALTEC VT.ZC8: паспорт и руководство - назначение, ограничения совместимости и управление насосом.
- VALTEC VT.ZC8: схема совместимости - ограничение для термостатов с прямым выходом напряжения.
- VALTEC AC701: официальный вид изделия - референс для иллюстрации термостата.
- VALTEC AC701: паспорт - пример требований к месту установки.
- VALTEC: регулирование напольного отопления, часть 1 - датчики воздуха и пола, проводные и радиоустройства.
- VALTEC: регулирование напольного отопления, часть 2 - групповое управление приводами.
- BAXI: особенности OpenTherm у SLIM - пример необходимости проверки конкретной серии котла.
